Előző bejegyzés
A 3D dombornyomott fa textúrájú melamin paneleket az teszi annyira magával, hogy képesek áttörni a hagyományos dekorációs panelekben található „lapos díszítés” korlátait – ha végigcsúsztatja az ujját a felületen, tisztán érezheti a hullámzó textúrát, a bemélyedő pórusokat és a kanyargós szálakat, így a vizuális és tapintható élmény tökéletes egységét éri el.
A mélydomborítás azonban kivételes tapintási minőséggel ruházza fel a panelt, ugyanakkor különböző mértékű "feszültségkoncentrációs zónákat" hoz létre az alapfelületen – minél mélyebb a dombornyomás, annál nagyobb szerkezeti változás következik be az alapfelületen. Ha az aljzat saját hajlítószilárdsága, rugalmassági modulusa és belső kötési szilárdsága nem megfelelő, akkor a dombornyomott területek hajlamosak deformációra, visszaugrásra vagy akár repedésekre feszültség vagy környezeti változások hatására.

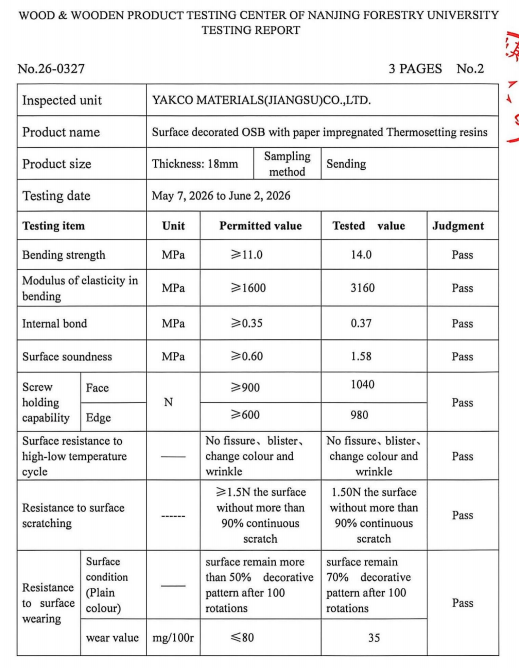

A vizsgálati jelentésben szereplő mechanikai adatok tudományos mércéül szolgálnak annak mérésére, hogy ez a „szerkezeti esztétika” robusztus-e.
Továbbiak: yakco technológia
Hajlítási szilárdság: A 3D dombornyomás „hajlító váza”.
A hajlítási szilárdság a panel azon képességét tükrözi, hogy ellenáll a törésnek, ha külső hajlító erőknek van kitéve.
A 3D mélydomborítású panelek esetében a megemelt és süllyesztett textúra azt jelenti, hogy a panel felülete nem teljesen egyenletes sík, és a feszültségeloszlás terhelés alatt bonyolultabbá válik.
A szabvány ≥ 11,0 MPa hajlítószilárdságot ír elő, és a vizsgált érték elérte a 14,0 MPa értéket, ami 27%-kal haladja meg a követelményt.
Ez azt jelenti, hogy még a felületen lévő mély dombornyomással is megőrzi a panel kellő szerkezeti merevségét terhelés alatt (pl. könyvespolcok, asztali számítógépek), megelőzve a korai törést vagy a visszafordíthatatlan deformációt a feszültségkoncentráció miatt a dombornyomott területeken.
Rugalmassági modulus a hajlításban: A dombornyomott gerincek "alakmemóriája".
A rugalmassági modulus azt méri, hogy a panel mennyire képes visszanyerni eredeti alakját terhelés alatti deformáció után – minél nagyobb ez az érték, annál nagyobb az alakváltozással szembeni ellenállás, és annál kisebb a valószínűsége annak, hogy saját súlya vagy külső erők hatására tartósan meghajlik.
A szabvány ≥ 1600 MPa-t ír elő, a tesztelt érték pedig elérte a 3160 MPa-t, ami közel kétszerese a szabványnak.
A 3D-s dombornyomott melamin panelek esetében ennek az adatnak a jelentősége különösen szembetűnő: a mikroszkopikusan megemelt és süllyesztett szerkezetekkel a felületen a magas rugalmassági modulus biztosítja, hogy a dombornyomott területek ne enyhüljenek el fokozatosan a szekrényajtó hosszú távú súlyából, a polcok terheléséből vagy a hőmérsékleti változásokból eredő "kúszás" miatt.
A háromdimenziós faerezet gerincei évről évre megőrzik kezdeti éles tisztaságukat, soha nem veszítik el "háromdimenziósságukat".
Belső kötési szilárdság: A dombornyomott kiemelkedések és mélyedések „rétegközi stabilitása”
A belső kötési szilárdság a hordozó belső rétegei közötti kötési integritást méri.
A mélydomborítás melegsajtolási folyamata során jelentős nyomás nehezedik az aljzat felületére; ha a belső kötési szilárdság nem megfelelő, a rétegközi szerkezet a dombornyomott kiemelkedéseknél mikrorepedések vagy meglazulások keletkezhetnek.
A szabvány ≥ 0,35 MPa belső kötési szilárdságot ír elő, a vizsgált érték pedig 0,37 MPa volt, ami meghaladja a követelményt.
Ez az érték biztosítja, hogy a belső rétegek szorosan, hézagok nélkül ragaszkodjanak; még jelentős dombornyomási mélység esetén sem lesz felületi hólyagosodás vagy homályos domborítás a delamináció miatt.
Aljzatsűrűség: A dombornyomott egyértelműség "mögöttes logikája".
Az aljzat sűrűsége közvetlenül befolyásolja a dombornyomás formáló hatását és tartósságát.
A túl alacsony sűrűség megakadályozza az egyértelmű dombornyomást; a túl nagy sűrűség növeli a megmunkálás nehézségét és a panel súlyát.
A termék sűrűsége 0,72 g/cm³ volt, ami a nemzeti szabvány felső-középső tartományába helyezi, egyensúlyba hozva a dombornyomás-definíciót és a feldolgozhatóságot.
Az egyenletes sűrűség biztosítja, hogy a dombornyomás mélysége és tisztasága nagyon egységes legyen ugyanannak a panelnek a különböző területein, elkerülve a lokális összeesést vagy az elmosódott szemcséket.
Felületi szilárdság: A "kötési szilárdság" a dombornyomott dekoratív réteg és az alapfelület között
A mélyen domborított felületeken a díszítőréteg a dombornyomott területeken megnyúlik vagy összenyomódik, ami nagyobb követelményeket támaszt a tapadási szilárdsággal szemben.
A vizsgált felületi szilárdság elérte a standard érték 1,58 MPa-2,6-szorosát.
Ez az adat azt jelenti, hogy a dekorációs papír még a legmélyebb dombornyomási pontokon (például a fa pórusaiban) is szorosan tapad az aljzathoz, nem válik el rétegződéstől, hólyagosodástól vagy szélgöndörödéstől.
A dombornyomási folyamat során a dekoratív réteg minden szakaszát megfelelő kötési szilárdság támasztja alá.

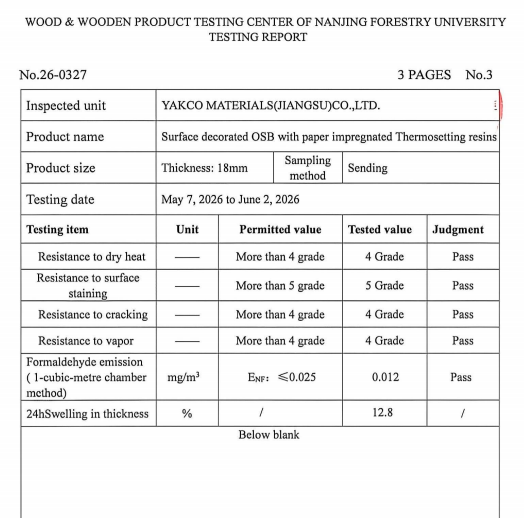

Következtetés
A 3D dombornyomott fa textúrájú melamin panel esztétikai vonzereje abban rejlik, hogy a fa erezetét életre keltik – de az igazi ipari minőség abban rejlik, hogy ez az „élő” háromdimenziósság nem omlik össze, deformálódik vagy elmosódik több évtizedes használat során.
14,0 MPa hajlítószilárdság, 3160 MPa rugalmassági modulus, 0,37 MPa belső kötési szilárdság, 0,72 g/cm³ sűrűség és 1,58 MPa felületi szilárdság – minden adatpont megerősíti a dombornyomás „vázát”.
A 3D dombornyomott panelek kiválasztásakor ne feledje: a textúra látható mélysége a láthatatlan mechanikai szilárdságtól függ.
Csak egy szerkezetileg szilárd hordozó képes fenntartani egy háromdimenziós szépséget, amely ellenáll az idő érintésének.
Továbbiak: 3D dombornyomott fa textúrájú melamin tábla
